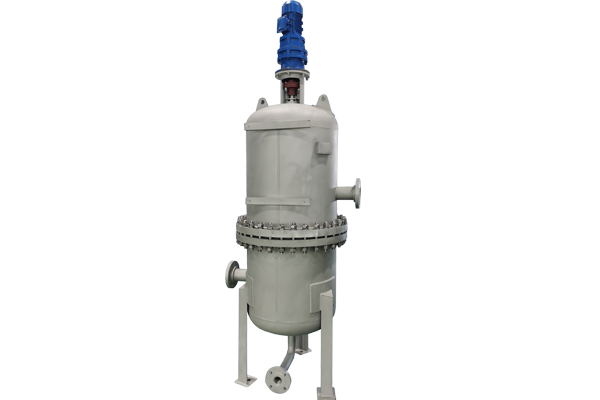

多柱式自清洗過濾器是污水處理設備中一種利用濾網 直接攔截水中的雜質,去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備。
應用范圍 : 電力，反滲透前級、石化，精細化工，食品飲料，汽車工業，冶金，造紙，醫藥,微電子，環保水處理等行業。

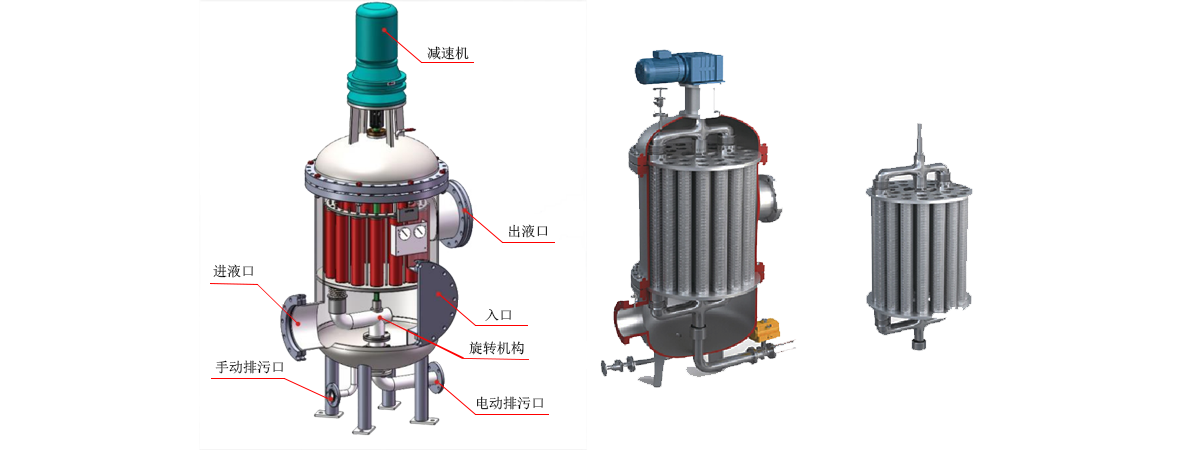

水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。
當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個沖洗過程只需數十秒鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFS-300-150 | 罐體規格 | Φ325*2200 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa | 過濾精度 | ≥50μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 200t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN150 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFS-400-200 | 罐體規格 | Φ426*2300 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥100μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 450t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN200 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFS-480-250 | 罐體規格 | Φ480*2350 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥100μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 450t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN250 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFZ-600-300 | 罐體規格 | Φ600*2500 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥200μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 700t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN350 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFZ-700-350 | 罐體規格 | Φ700*2600 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥300μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 900t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN350 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFZ-800-350 | 罐體規格 | Φ800*2600 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥300μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 1200t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN400 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFZ-900-400 | 罐體規格 | Φ900*2600 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥500μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 1500t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN450 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFZ-1000-450 | 罐體規格 | Φ1000*2600 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥1000μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 2000t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN500 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFZ-1100-600 | 罐體規格 | Φ1100*2500 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥1000μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 2500t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN600 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
| 基本參數 | 基本參數 | 基本參數 | |||
| 品牌型號 | LFZ-1200-700 | 罐體規格 | Φ1200*2600 | 濾芯品牌 | 利菲爾特 |
| 工作壓力 | <1.0MPa3/h | 過濾精度 | ≥1500μm | 最大可攔截顆粒 | 4mm |
| 設計壓力 | 0.6MPa/1.0MPa/ 1.6MPa/2.5MPa |
設計溫度 | 80℃ | 流量范圍 | 3500t/h |
| 清洗壓差 | 0.05MPa | 控制系統 | 壓差與時間并行雙控模式 | 壓差發訊器 | 壓差變送器或壓差開關 |
| 進出口 尺寸 | DN700 | 進出口連接標準 | 國標法蘭、美標法蘭、化工部法蘭 | 濾元類型 | 楔形網、金屬編織網 |
| 濾元材質 | 不銹鋼 | 活塞桿材質 | 不銹鋼/碳鋼 | 殼體接液材質 | 不銹鋼/碳鋼 |
| 防腐處理 | 環氧樹脂 | 殼體密封材質 | 橡膠墊圈/金屬纏繞/PTFE | 排污閥 | 電動閥門/氣動閥門 |
| 公用供給要求:0.6MPa清潔干燥的壓縮空氣 110V/220V（標準）/380V/440V AC,24V DC | |||||
快速進入作業模式：
清洗排污時不間斷供水、清洗時間短，排污耗水量少，不超過總流量的1%，可實現在高溫暴曬、刮風下雨、天寒地凍等惡劣環境下工作。
采用自動控制技術，保證設備可靠運行：
采用PLC控制柜，過濾、沖洗狀態之間能夠自動切換，啟動更輕松，運行更可靠。
免砼基礎，降低人工成本：
作業現場只需平整夯實，即可通電作業，可大幅降低項目成本和現場附件安裝成本。
不同工況靈活選用材質：
關鍵部件如進水口、出水口、選用合金鑄鋼材料，強度高不易形變，內部選用不銹鋼濾網和鋼刷，耐高沖擊負荷。
適用于多重水性，工作效率高：
對水中的各種粘性物質、膠粒及泥砂等具有非常好的過濾效果，鋼刷強度高，可刷范圍大，完全免人工清洗。
